中號插片保險絲ATC-NL-1~40A63V

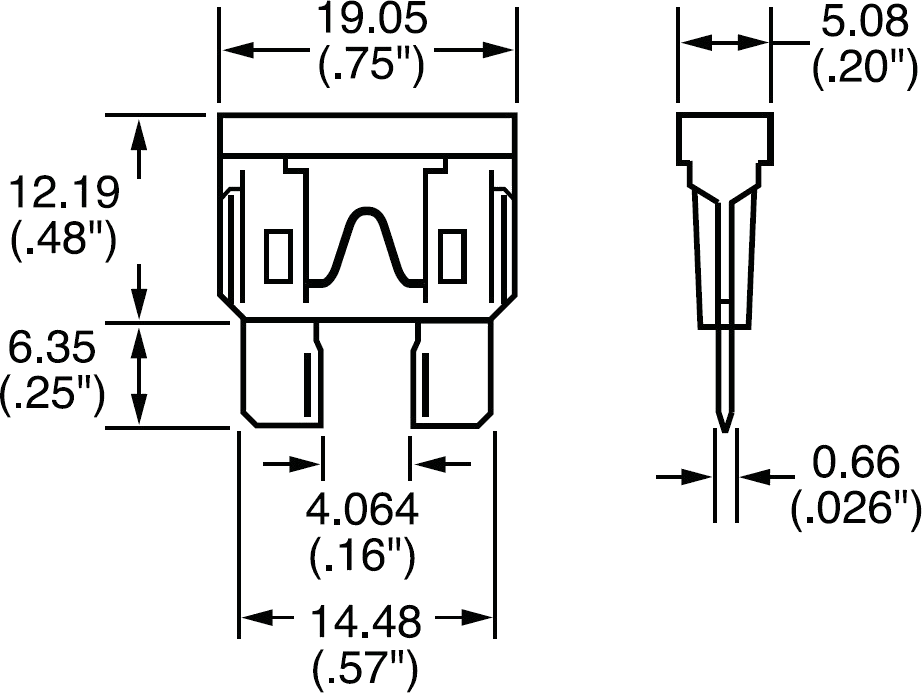

	Physical view                 Dimensions (mm)


	尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm



	Time-Current Characteristics
	?根據使用狀況,保險絲特性可能改變
	According to the using status, the fuse characteristics may change.
	?額定電壓:直流58~63V
	Rated voltage: DC 58~63V,
	?分?jǐn)嗳萘浚?000A@63V DC ?使用溫度:-40℃~+125℃
	Breaking capacity: 1000A@63V, DC, temperature: -40 ℃ ~ +125 ℃
	?材質:1、鋅合金/鍍銀/鍍錫;2、膠料:PA66
	Material: 1、zinc alloy/Zinc alloy tin/silver plating , 2、 PA66 plastic.


			|
					% of Rating
				 |
					Opening Time

					Nennstrom
				 |
					Opening Time Min / Max (s)
				 |

			|
					100
				 |
					35~40
				 |
					360,000 s / –
				 |

			|
					110
				 |
					1~30
				 |
					360,000 s / –
				 |

			|
					135
				 |
					1~2

					3~40
				 |
					500Ms~600ms

					0.75 s / 600 s
				 |

			|
					200
				 |
					1~2

					3~40
				 |
					100ms~5s

					0.15 s / 5 s
				 |

			|
					350
				 |
					1~40
				 |
					0.080 s / 500ms
				 |

			|
					600
				 |
					1~40
				 |
					100ms / 150ms
				 |

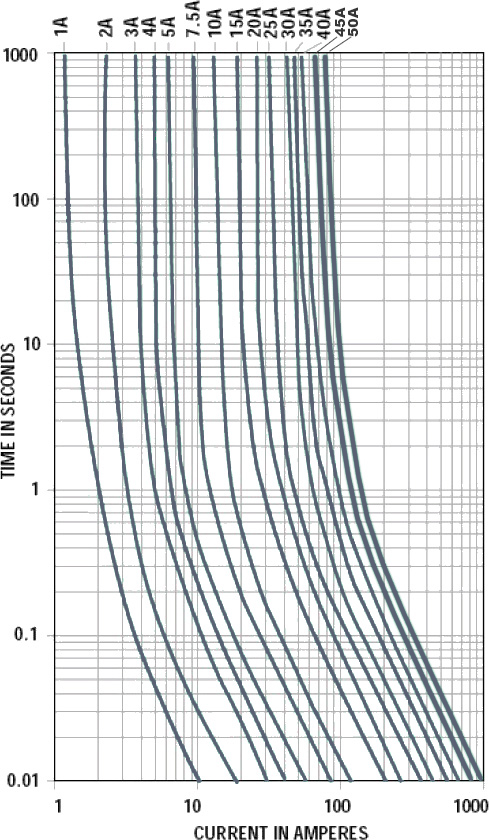

	Time-Current Characteristic Curves

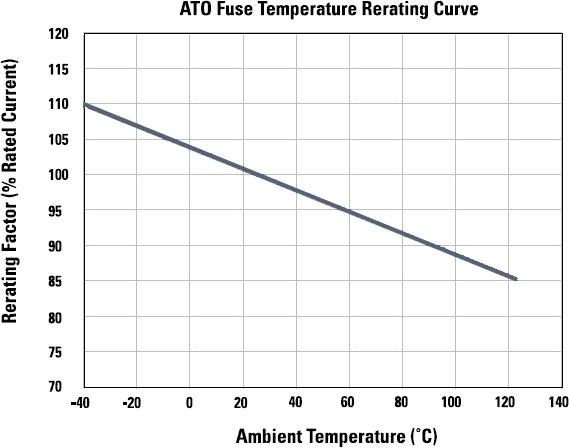

	Temperature Rerating Curve




	Ratings


			|
					Prt Number
				 |
					Rating Current(A)
				 |
					Rating Voltage(V)
				 |
					Typ.

					Voltage Drop

					(mV)
				 |
					ColdResistance

					Kaltwiderstand

					(mΩ)
				 |
					I2t
				 |
					Color
				 |

			|
					ATC-NL1-01
				 |
					1A
				 |
					58/63
				 |
					176
				 |
					123
				 |
					0.4
				 |
					Blue Ash
				 |

			|
					ATC-NL1-02
				 |
					2A
				 |
					58/63
				 |
					141
				 |
					53.5
				 |
					1.4
				 |
					celandine
				 |

			|
					ATC-NL1-03
				 |
					3A
				 |
					58/63
				 |
					137
				 |
					31.1
				 |
					7.4
				 |
					Purple
				 |

			|
					ATC-NL1-04
				 |
					4A
				 |
					58/63
				 |
					136
				 |
					22.8
				 |
					14
				 |
					Pink
				 |

			|
					ATC-NL1-05
				 |
					5A
				 |
					58/63
				 |
					128
				 |
					17.85
				 |
					26
				 |
					Orange
				 |

			|
					ATC-NL1-075
				 |
					7.5A
				 |
					58/63
				 |
					116
				 |
					10.91
				 |
					60
				 |
					Tan
				 |

			|
					ATC-NL1-10
				 |
					10A
				 |
					58/63
				 |
					109
				 |
					7.70
				 |
					115
				 |
					Red
				 |

			|
					ATC-NL1-15
				 |
					15A
				 |
					58/63
				 |
					102
				 |
					4.80
				 |
					340
				 |
					Blue
				 |

			|
					ATC-NL1-20
				 |
					20A
				 |
					58/63
				 |
					98
				 |
					3.38
				 |
					520
				 |
					Yellow
				 |

			|
					ATC-NL1-25
				 |
					25A
				 |
					58/63
				 |
					92
				 |
					2.52
				 |
					1080
				 |
					Natural
				 |

			|
					ATC-NL1-30
				 |
					30A
				 |
					58/63
				 |
					84
				 |
					1.97
				 |
					1510
				 |
					Green
				 |

			|
					ATC-NL1-35
				 |
					35A
				 |
					58/63
				 |
					87
				 |
					1.61
				 |
					2280
				 |
					Purp red
				 |

			|
					ATC-NL1-40
				 |
					40A
				 |
					58/63
				 |
					86
				 |
					1.44
				 |
					3310
				 |
					Dark red
				 |

			|
					ATC-NL1-45
				 |
					45A
				 |
					58V
				 |
					85
				 |
					1.32
				 |
					3421
				 |
					Purple
				 |

			|
					ATC-NL1-50
				 |
					50A
				 |
					58V
				 |
					84
				 |
					1.28
				 |
					3498
				 |
					Purple
				 |

	包裝:1000pcs/袋,16000pcs/箱
