中號插片保險絲ATC-PC-1~40A58V

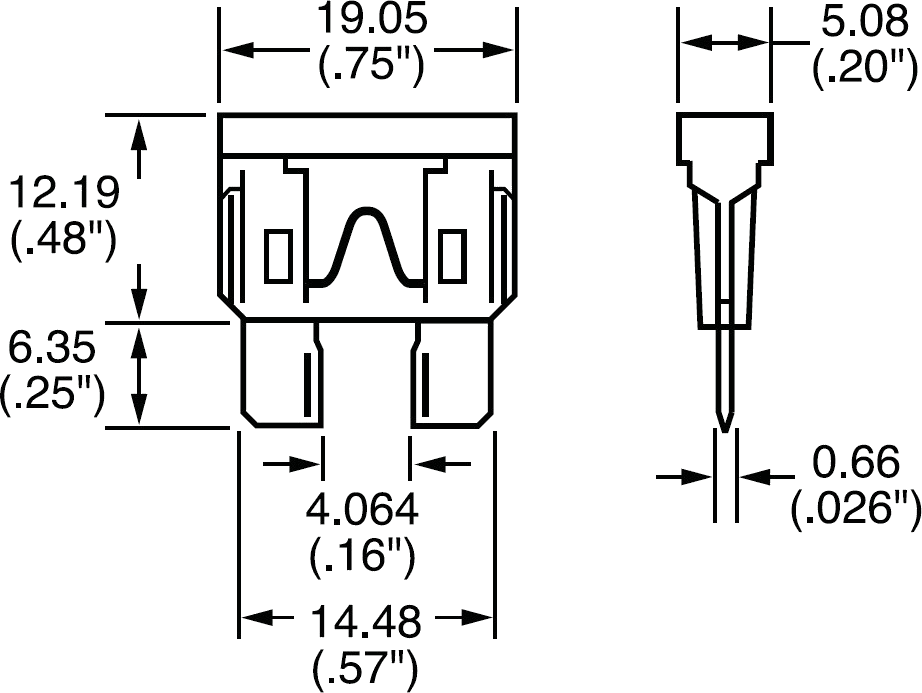

		Physical view                 Dimensions (mm)








		尺寸未標示公差:五金部分±0.3mm,塑膠部分:±0.5mm








		Time-Current Characteristics


		?根據使用狀況,保險絲特性可能改變


		According to the using status, the fuse characteristics may change.


		?額定電壓:直流32~58V


		Rated voltage: DC 32~58V,


		?分?jǐn)嗳萘浚?000A@58V DC ?使用溫度:-40℃~+125℃


		Breaking capacity: 1000A@58V, DC, temperature: -40 ℃ ~ +125 ℃


		?材質:1、鋅合金;2、塑料PC


		Material: 1、zinc alloy , 2、 PC plastic.




				|
						% of Rating
					 |
						Opening Time

						Nennstrom
					 |
						Opening Time Min / Max (s)
					 |

				|
						100
					 |
						35~40
					 |
						360,000 s / –
					 |

				|
						110
					 |
						1~30
					 |
						360,000 s / –
					 |

				|
						135
					 |
						1~2

						3~40
					 |
						500Ms~600ms

						0.75 s / 600 s
					 |

				|
						200
					 |
						1~2

						3~40
					 |
						100ms~5s

						0.15 s / 5 s
					 |

				|
						350
					 |
						1~40
					 |
						0.080 s / 500ms
					 |

				|
						600
					 |
						1~40
					 |
						100ms / 150ms
					 |

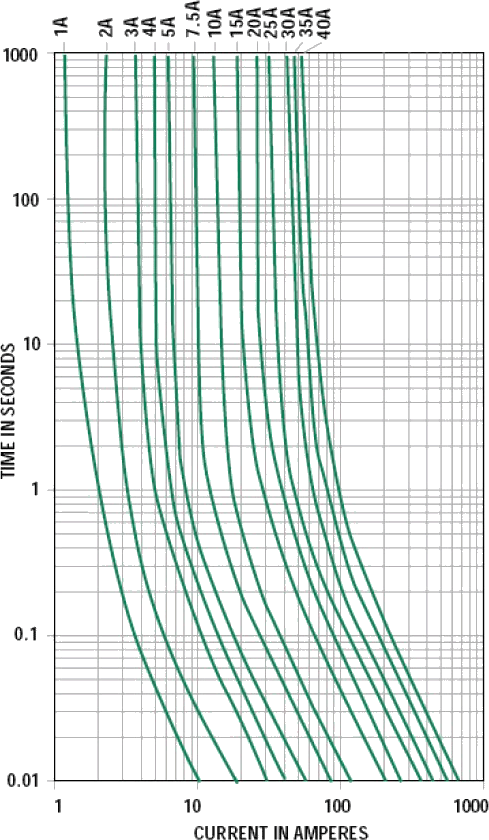

		Time-Current Characteristic Curves

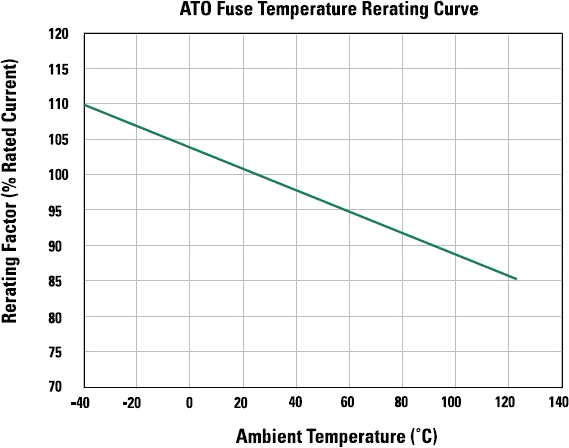

		Temperature Rerating Curve












		Ratings




				|
						Prt Number
					 |
						Rating Current(A)
					 |
						Rating Voltage(V)
					 |
						Typ.

						Voltage Drop

						(mV)
					 |
						ColdResistance

						Kaltwiderstand

						(mΩ)
					 |
						I2t
					 |
						Color
					 |

				|
						ATC-PC-01
					 |
						1A
					 |
						32/48/58
					 |
						176
					 |
						123
					 |
						0.4
					 |
						Blue Ash
					 |

				|
						ATC-PC-02
					 |
						2A
					 |
						32/48/58
					 |
						141
					 |
						53.5
					 |
						1.4
					 |
						celandine
					 |

				|
						ATC-PC-03
					 |
						3A
					 |
						32/48/58
					 |
						137
					 |
						31.1
					 |
						7.4
					 |
						Purple
					 |

				|
						ATC-PC-04
					 |
						4A
					 |
						32/48/58
					 |
						136
					 |
						22.8
					 |
						14
					 |
						Pink
					 |

				|
						ATC-PC-05
					 |
						5A
					 |
						32/48/58
					 |
						128
					 |
						17.85
					 |
						26
					 |
						Orange
					 |

				|
						ATC-PC-075
					 |
						7.5A
					 |
						32/48/58
					 |
						116
					 |
						10.91
					 |
						60
					 |
						Tan
					 |

				|
						ATC-PC-10
					 |
						10A
					 |
						32/48/58
					 |
						109
					 |
						7.70
					 |
						115
					 |
						Red
					 |

				|
						ATC-PC-15
					 |
						15A
					 |
						32/48/58
					 |
						102
					 |
						4.80
					 |
						340
					 |
						Blue
					 |

				|
						ATC-PC-20
					 |
						20A
					 |
						32/48/58
					 |
						98
					 |
						3.38
					 |
						520
					 |
						Yellow
					 |

				|
						ATC-PC-25
					 |
						25A
					 |
						32/48/58
					 |
						92
					 |
						2.52
					 |
						1080
					 |
						Natural
					 |

				|
						ATC-PC-30
					 |
						30A
					 |
						32/48/58
					 |
						84
					 |
						1.97
					 |
						1510
					 |
						Green
					 |

				|
						ATC-PC-35
					 |
						35A
					 |
						32/48/58
					 |
						87
					 |
						1.61
					 |
						2280
					 |
						Purp red
					 |

				|
						ATC-PC-40
					 |
						40A
					 |
						32/48/58
					 |
						86
					 |
						1.44
					 |
						3310
					 |
						Dark red
					 |

				|
						ATC-PC-45
					 |
						45A
					 |
						32V/48V
					 |
						85
					 |
						1.32
					 |
						3421
					 |
						Purple
					 |

				|
						ATC-PC-50
					 |
						50A
					 |
						32V/48V
					 |
						84
					 |
						1.28
					 |
						3498
					 |
						Purple
					 |



		包裝:1000pcs/袋,16000pcs/箱
