17AM|17AME|7AM溫度開關,溫控器,溫控開關



	應用范圍:
7AM/17AM|17ME溫度開關是一種過熱、過電流的保護器。其體積小,快速跳脫動作,可廣泛應用于小功率電動機,日光燈鎮流器、照明燈具、變壓器、汽車用電動機和日用家電。
特點:
結構緊湊,體積小型化;精確調校溫度,達到可靠準確的動作;利用雙金屬速動圓片實現快速可靠的開閉動作;穩定的開閉溫差,保持動作時被保護部件平均溫度較低,自起動時不會引起不良的動作;緊密密封外殼;雙金屬片直接焊接在外殼上,使對溫度和電流的敏感性均很高,對安裝時的外力也能保持穩定的強度;采用耐高溫絕緣引線;鉚合引線的端子有A、B、E、H型,有同邊及不同邊兩種選擇。
技術參數:
額定電壓和電流:20A16V;22A115V~;9A250V~
額定斷開溫度范圍:電動機保護器 90℃~155℃ 認可標準 UL2111;90℃~115℃認可標準CSAC22.2 NO.77
熒光燈鎮流器保護器:90℃~135℃,認可標準UL873; 90℃~135℃,認可標準CSA C22.2 NO.74
白熾燈保護器:70℃~160℃,認可標準UL873
收音機-電視機保護器 90℃~135℃,認可標準UL1416,以5℃為一檔。容差為±5,±8K或±10K。
額定復位溫度:低于額定斷開溫度(5℃~50℃),容差±15。
觸點壽命:在額定電壓和電流負荷下循環動作10000周以上。
接觸電阻:小于50mΩ
型號說明:(如下圖) 例:



	引線長度(軟線)



				| 代號 | 4 | 5 | 6 |

				| 引線長度 | 66.7 | 100 | 150 |



		對標準單線 φ1.2 L=43mm      φ0.8 L=7.2mm 

斷開溫度容差

端子類型

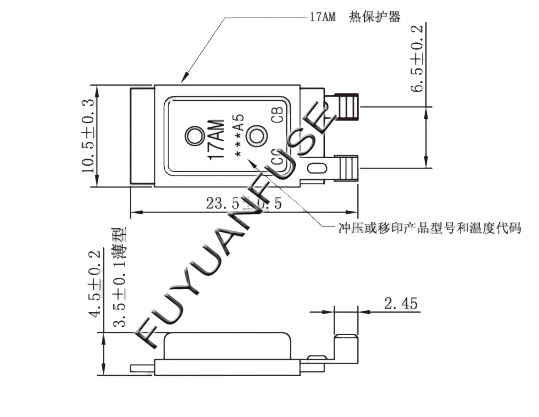

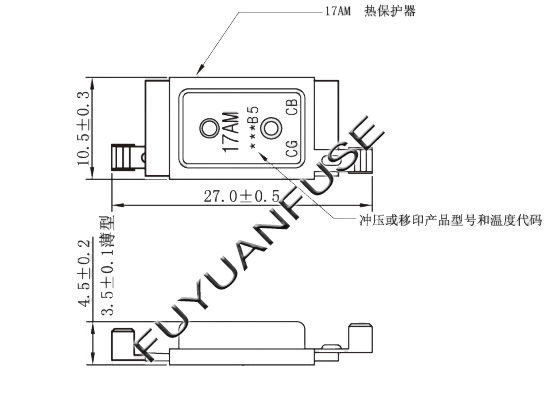

				| 類型 | A | B | E | H |

				| 端子 | 同邊 | 不同邊 | 同邊,端部距離3mm | 不同邊,端部距離3mm |


額定斷開溫度代碼



				| 額定斷開溫度 | 雙金屬片種類 |

				| Ohms,c.m/H |

				| 70低電阻 | 125中電阻 | 350較高電阻 | 468高電阻 |

				| 50 | 017 |  |  | 197 |

				| 55 | 018 |  |  | 198 |

				| 60 | 019 |  |  | 199 |

				| 65 | 020 | 60 | 160 | 200 |

				| 70 | 021 | 61 | 161 | 201 |

				| 75 | 022 | 62 | 162 | 202 |

				| 80 | 023 | 63 | 163 | 203 |

				| 85 | 024 | 64 | 164 | 204 |

				| 90 | 025 | 65 | 165 | 205 |

				| 95 | 026 | 66 | 166 | 206 |

				| 100 | 027 | 67 | 167 | 207 |

				| 105 | 028 | 68 | 168 | 208 |

				| 110 | 029 | 69 | 169 | 209 |

				| 115 | 030 | 70 | 170 | 210 |

				| 120 | 031 | 71 | 171 | 211 |

				| 125 | 032 | 72 | 172 | 212 |

				| 130 | 033 | 73 | 173 | 213 |

				| 135 | 034 | 74 | 174 | 214 |

				| 140 | 035 | 74 | 175 | 215 |

				| 145 | 036 | 75 | 176 | 216 |

				| 150 | 037 | 76 | 177 | 217 |

				| 155 | 038 | 77 | 178 | 218 |

				| 160 | 039 | 78 | 178 | 219 |





				| 電壓 | 16V DC | 115V AC | 240V AC |

				| 常規(CG)電流 | 22A | 25A | 10A |

				| 加大(DI)電流 | 30A | 35A | 18A |
