3.6*10mm 玻璃管慢斷保險絲-----UL CSA CQC

1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION
  • 品名規格：系列號+額定電流+額定電壓+認證符號
   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.
例子[example]:
3GTU     1A     250V                      1)系列號  Part  Number
                                                  2)額定電流  Rated  Current
1）         2）    3）                      3)額定電壓  Rated  Voltage
1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 100mA~10A
Rated Current: 100mA~10A
額定電壓;125V/250V AC
Rated  Voltage:125V/250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   100mA~800mA : _mA250V    1A~10A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals

 100mA~10A:



注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

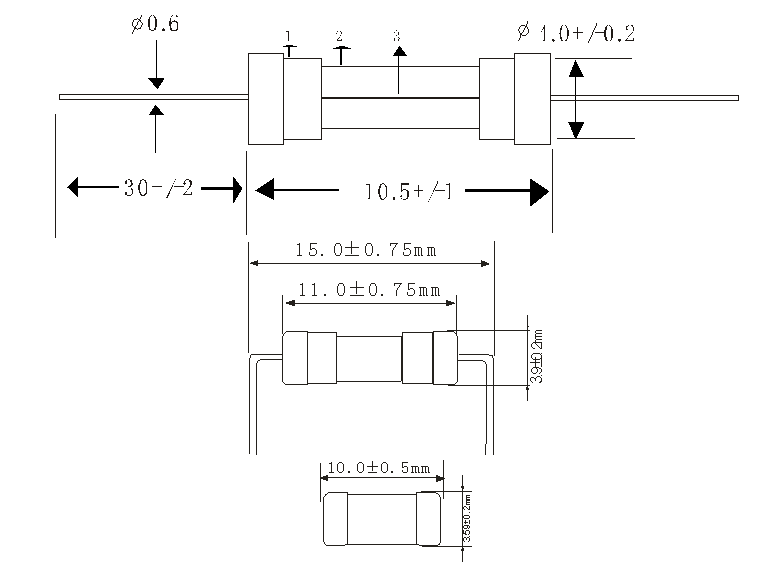

3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)





3-2結構
Structure
編號
No. 		元件
Component 		材質
Material 		數量
Quantity
(1) 熔絲
Wire 		合金
Alloy 		1
(2) 銅帽
Cap 		黃銅鍍鎳
Brass with mickel plated 		2
(3) 本體
Body 		玻璃管
GLASS Tube 		1
(4) 引線
Lead 		鍍錫銅線
Tinned Copper wire 		2

4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic

a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)
50A 125V/250V AC
b、Electrical characteristics
Time Lag
Rated current % of Ampere  Opening Rating Time
100mA~ 10A 100% 200%
4 hours, Minimum 60 seconds, Max.
c、Temperature character
    When 100% of rating the temperature rise doesn’t exceed 75℃.
d、ORDERING INFORMATION:
Catalog Number Ampere Rating Voltage Rating Nominal Resistance Cold mOhms Nominal Melting i2tA2Sec. Agency Approvals
UL CSA CQC
3GTU-.100 .100 125/250V 7.5300 0.00250 × × ×
3GTU-.125 .125 125/250V 2.9850 0.00370 × × ×
3GTU-.200 .200 125/250V 2.5280 0.0161 × × ×
3GTU-.250 .250 125/250V 1.7700 0.0252 × × ×
3GTU-.300 .300 125/250V 1.1880 0.0332 × × ×
3GTU-.400 .400 125/250V 0.3140 0.0735 × × ×
3GTU-.500 .500 125/250V 0.2250 0.137 × × ×
3GTU-.600 .600 125/250V 0.1550 0.482 × × ×
3GTU-.800 .800 125/250V 0.1120 0.949 × × ×
3GTU-001 1.00 125/250V 0.0940 1.22 × × ×
3GTU-01.5 1.50 125/250V 0.0515 3.52 × × ×
3GTU-01.6 1.60 125/250V 0.0494 3.75 × × ×
3GTU-002. 2.00 125/250V 0.0410 6.56 × × ×
3GTU-02.5 2.50 125/250V 0.0344 9.19 × × ×
3GTU-003. 3.00 125/250V 0.0247 18.4 × × ×
3GTU-004. 4.00 125/250V 0.0191 28.6 × × ×
3GTU-005. 5.00 125/250V 0.0114 58.6 × × ×
3GTU-006. 6.00 125/250V 0.0095 77.2 × × ×
3GTU-007. 7.00 125/250V 0.0084 94.7 × × ×
3GTU-008. 8.00 125/250V 0.0077 114.0 × × ×
3GTU-010. 10.0 125/250V 0.0070 224.0 × × ×

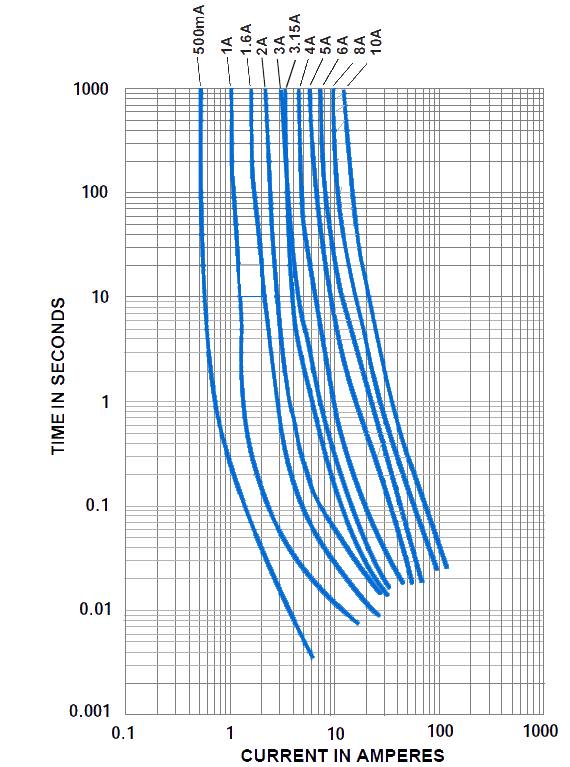

Average Time Current Curves


7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.


9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃  烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
