5*20mm 玻璃管慢斷保險絲------VDE UR CCC

1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION

• 品名規格：系列號+額定電流+額定電壓+認證符號

   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.

例子[example]:
5GTU     2A        250V                   1)系列號  Part  Number
                                                    2)額定電流  Rated  Current
1）        2）        3）                    3)額定電壓  Rated  Voltage

1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 32mA~20A
Rated Current: 32mA~20A
額定電壓:250V AC
Rated  Voltage:250V AC

1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   32mA~800mA : _mA250V    1A~20A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
32mA~20A:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.

3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

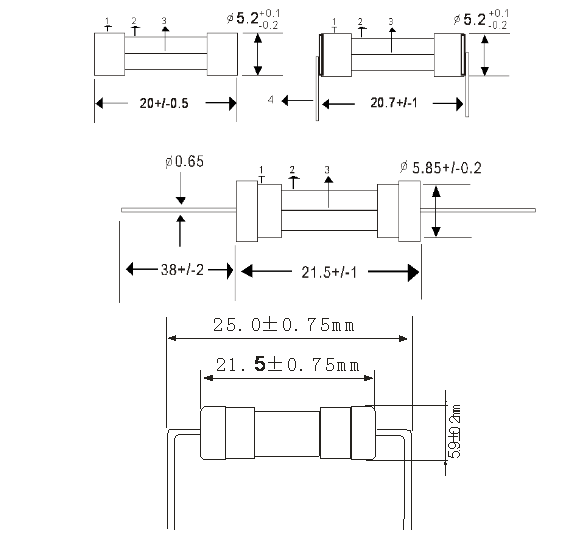

3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)

3-2結構
Structure

編號 No.	元件 Component	材質 Material	數量 Quantity
(1)	熔絲 Wire	合金 Alloy	1
(2)	銅帽 Cap	黃銅鍍鎳 Brass with mickel plated	2
(3)	本體 Body	玻璃管 Glass Tube	1
(4)	引線 Lead	鍍錫銅線 Tinned Copper wire	2


4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic


a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)

35A~1000A

250V

AC


b、Electrical characteristics

Time Lag(國標、歐標 CCC/VDE)

RATED CURRENT	2.1IN	2.75IN		4IN		10IN
32mA to 100mA	Max.	Min.	Max	Min.	Max.	Min.	Max.
	2 min.	200mS	10S	40mS	3S	10mS	300mS
Above 100mA to 20A	2min	600mS	10S	150mS	3S	20mS	300mS


美標（UL）

RATED CURRENT	1IN	1.35IN	2IN
	MIN	MAX	MAX
32mA~20A	4H	1H	5SEC


c、Temperature character
    When 100% of rating the temperature rise doesn’t exceed 75℃.

d、Code&Approvals

Amp Code	Amp Rating (A)	Voltage Rating (V)	Nominal Cold Resistance (Ohms)	Nominal Melting I2t (A2 sec)	Maximum Voltage  Drop (mV)	Agency Approvals
						VDE	UR	CSA	CE
5GTV-.032	0.032	250	48.2580	0.01100	5000		x	x	x
5GTV-.040	0.04	250	31.8620	0.01100	4000		x	x	x
5GTV-.050	0.05	250	21.2920	0.01700	3500		x	x	x
5GTV-.063	0.063	250	14.2680	0.02800	3000		x	x	x
5GTV-.080	0.08	250	9.0700	0.07500	2500		x	x	x
5GTV-.100	0.1	250	6.0180	0.07900	2000		x	x	x
5GTV-.125	0.125	250	4.2000	0.1465	1900		x	x	x
5GTV-.160	0.16	250	3.7000	0.14400	1500	x	x	x	x
5GTV-.200	0.2	250	1.6000	0.3410	1300	x	x	x	x
5GTV-.250	0.25	250	1.0495	0.5405	1100	x	x	x	x
5GTV-.315	0.315	250	0.8475	1.1100	1000	x	x	x	x
5GTV-.400	0.4	250	0.5350	1.3250	900	x	x	x	x
5GTV-.500	0.5	250	0.3700	2.8250	300	x	x	x	x
5GTV-.630	0.63	250	0.2750	4.6750	250	x	x	x	x
5GTV-.800	0.8	250	0.0813	3.370	150	x	x	x	x
5GTV-001.	1	250	0.0613	6.730	150	x	x	x	x
5GTV-1.25	1.25	250	0.0446	12.650	150	x	x	x	x
5GTV-01.6	1.6	250	0.0336	23.350	150	x	x	x	x
5GTV-002.	2	250	0.0293	14.450	150	x	x	x	x
5GTV-02.5	2.5	250	0.0219	23.250	120	x	x	x	x
5GTV-3.15	3.15	250	0.0173	38.150	100	x	x	x	x
5GTV-004.	4	250	0.0129	69.10	100	x	x	x	x
5GTV-005.	5	250	0.0104	111.00	100	x	x	x	x
5GTV-06.3	6.3	250	0.0076	198.50	100	x	x	x	x
5GTV-008.	8	250	0.0059	341.50	100	x	x	x	x
5GTV-010.	10	250	0.0045	568.00	100	x	x	x	x
5GTV-12.5	12.5	250	0.0034	889.00	100	x	x	x	x
5GTV-015.	15	250	0.0028	1405.00	100	x	x	x	x
5GTV-016.	16	250	0.0021	1955.00	100	x	x	x	x
5GTV-020.	20	250	0.0016	2085.00	100		x	x	x


Temperature Rerating Curve


Average Time Current Curves


7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃  烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
